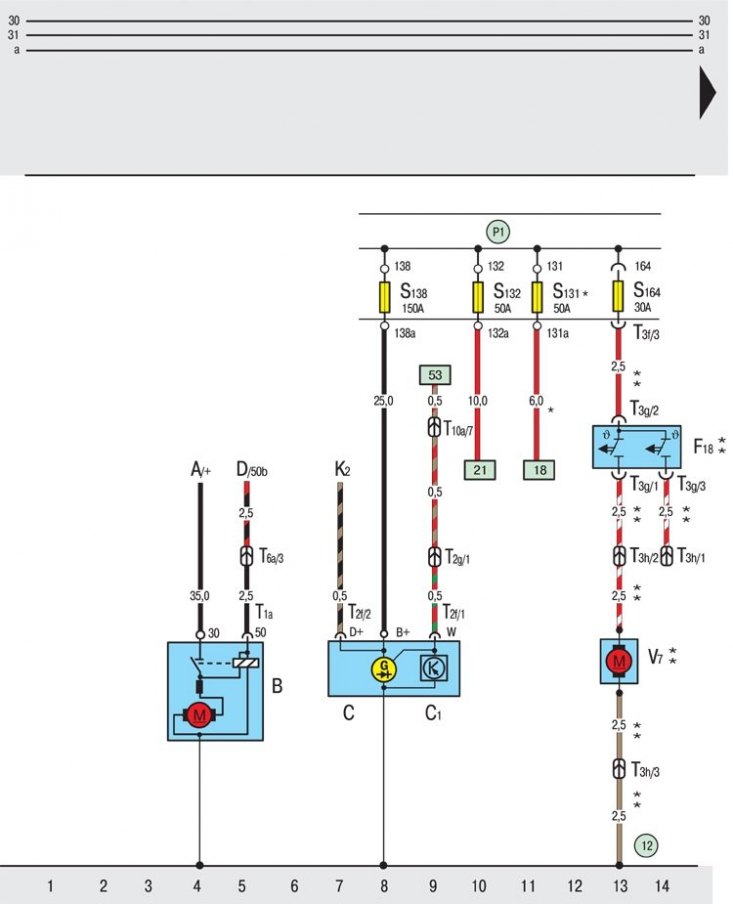

Стартер, генератор, вентилатор, кутия с предпазители
A – акумулаторна батерия;
B – стартер;
C - трифазен алтернатор;
C1 – регулатор на напрежението;
D – ключ ключ;
F18 – Термичен превключвател на вентилатора на охлаждащата течност;
K2 – индикатор на алтернатора;
S131 – предпазител в кутията с предпазители на акумулатора;
S132 – предпазител в кутията с предпазители на акумулатора;
S138 – предпазител в кутията с предпазители на акумулатора;
S164 – предпазител в кутията с предпазители на акумулатора;
T1a – еднощифтов щепсел, на стартера;
T2f – двухконтактный штекерный конектор, на трехфазном генератор на променлив ток;
T2g – двуполюсен щепсел, в държача на стартера;
T3f – щепсел трипинов, в кутията с предпазители на акумулатора;
T3g – три-щифтов щепсел, на термопревключвателя на вентилатора на охлаждащата течност;
T3h – щепсел трипинов, в държача на радиатора отляво;
T6a – шест-пинов щепсел, във водоустойчив корпус (червен);
T10a – щепсел с десет извода, във водоустойчив корпус (бял);
V7 – Вентилатор на охлаждащата течност;
12 – точка на заземяване под батерията отляво;
P1 – връзка към плюсовата клема (30) в кутията с предпазители на акумулатора;
* – само за автомобили със специално оборудване;
** – само за автомобили без климатик
