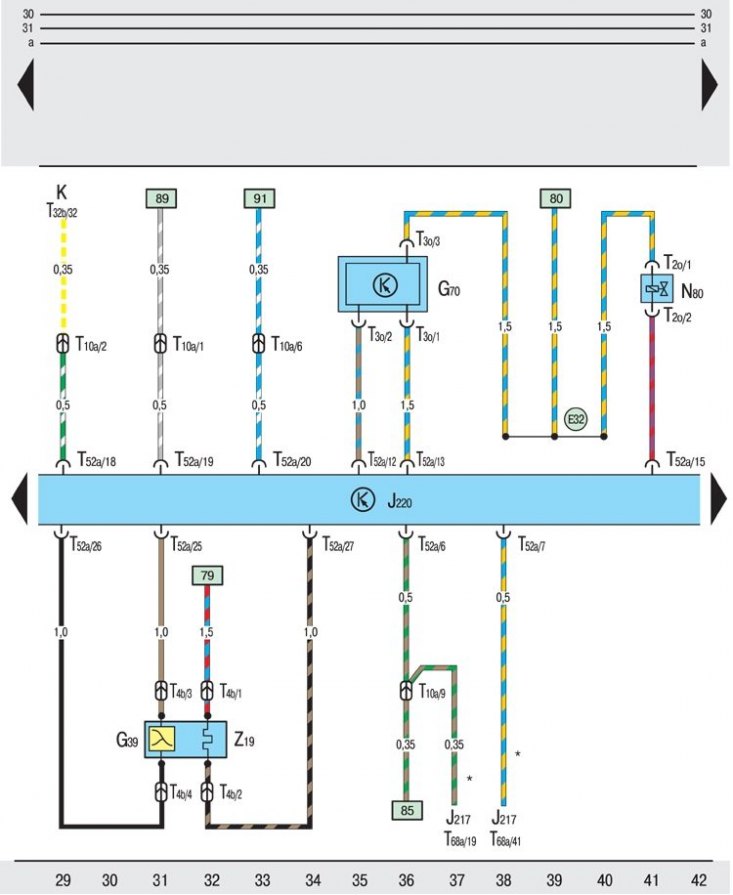

Блок за управление Motronic, ламбда сонда, разходомер
G39 – ламбда сонда;
G70 – разходомер на въздух;
J217 – блок за управление на автоматична скоростна кутия;
J220 – блока за управление на системата "Motronic";
К – арматурно табло;
N80 – електромагнитен клапан за резервоар с активен въглен;
T2o – двуполюсен щепсел, на електромагнитния клапан за резервоара с активен въглен;
T3o – трипинов щепсел, на разходомера за въздух;
T4b – четирипинов щепсел, близо до ламбда сондата;
T10a – щепсел с десет извода, във водоустойчив корпус (бял);
T32b – 32-пинов конектор, на арматурното табло (зелен);
T52a – щепсел 52-пинов, на блок за управление "Motronic";
T68a – 68-пинов щепсел на блока за управление на автоматичната скоростна кутия;
Z19 – подгряване на ламбда сонда;
E32 – връзка (87) в кабелния сноп на двигателя;
* – само за автомобили с автоматична скоростна кутия
*** – само за автомобили с многофункционален мигач
