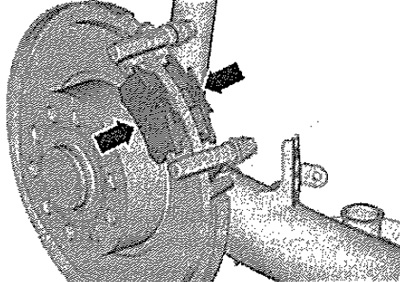

Отстранете спирачните накладки "стрелки".
Забележка: Следвайте инструкциите за смяна на спирачните накладки. Използвайте само алкохол за почистване на корпуса на спирачния апарат. Свързващата повърхност на спирачната накладка трябва да е без лепило и обезмаслена.
Почистете спирачния апарат.
Монтиране

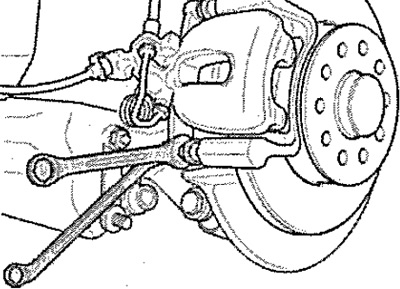

Указание: Преди отжатием на буталото изпомпва отсосом спирачна течност от резервоара хидравличен спирачен диск. В противен случай, спирачна течност, ако тя доливалась, може вытечь и да доведе до повреди. При връщане на буталото в изходно положение с помощта на устройства за автоматична корекция в суппорте на спирачния механизъм е нарушен. Притеснявам буталото, въртяща рифленое колелото на приспособления за монтаж в изходна позиция "Т10165", при това да не навреди на тапа. За вворачивания се използва като помощно средство специално устройство "Т10165/1". В случай на твърда ход на буталото може да се прилага рожковый ключ, като го зададете на предназначени за това лыски "виж стрелката А".
Забележка: За да натиснете буталото, е необходимо едновременно да завъртите устройството за нулиране "T10185", за да приложите натиск върху буталото.
Инсталирайте нови спирачни накладки тип "стрела" в спирачния щит. Отстранете защитното фолио от външната опорна плоча на спирачната челюст. Внимателно монтирайте спирачния апарат върху спирачния щит.
Забележка: Ремонтният комплект съдържа четири самозаключващи се винта, които трябва да бъдат монтирани.

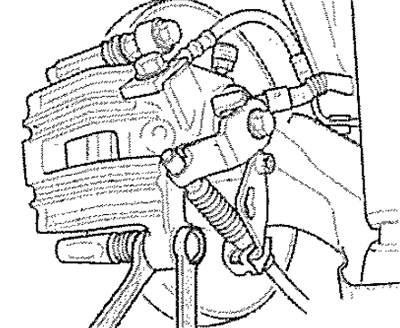

Закрепете спирачния апарат към спирачния щит с помощта на нови самозаключващи се винтове. Когато затягате винтовете, дръжте водещия щифт, за да предотвратите завъртането им. Свържете конектора на индикатора за износване на спирачните накладки (ако автомобилът е оборудван с тях - само от дясната страна на автомобила).
Забележка: След всяка смяна на спирачните накладки, натиснете здраво педала на спирачката няколко пъти при неподвижно превозно средство, докато спирачните накладки достигнат работното си положение. След смяна на спирачните накладки проверете нивото на спирачната течност и долейте спирачна течност, ако е необходимо.
Натиснете силно педала на спирачката няколко пъти, докато колата е паркирана. Регулирайте ръчната спирачка. Монтирайте колелото.
