Премахване и монтиране на опори на двигателя

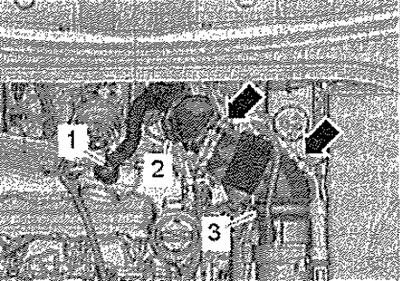

Свалете капака на двигателя. Изключете маркуча "1" на вентилационната система на картера от капака на главата на цилиндъра, като натиснете скобите на маркуча. Освободете вакуумните маркучи "стрелки" на въздуховода. Разхлабете скобата "3", изключете въздуховода от масовия разходомер "G70". Развийте винт "2", преместете въздуховода с фитинга на всмукателния колектор назад и го откачете от турбокомпресора.



Изключете конектора "1". Отстранете скобата "2" с горивните маркучи. Използвайте отвертка, за да отключите крепежните елементи "стрелка" и поставете разширителния резервоар на охладителната система настрана.

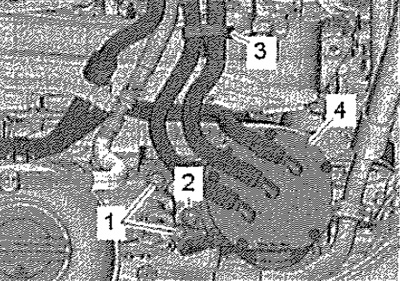

Изключете скобата "3" с маркучите за гориво. Развийте гайката "2" и винтовете "1". Преместете горивния филтър "4" настрани. Закачете двигателя в монтажно положение.

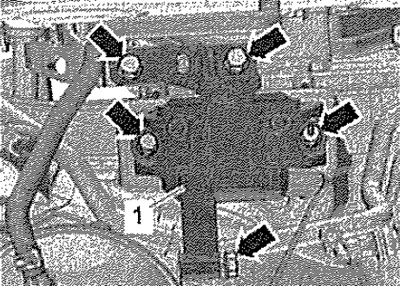

Развийте винтовете "стрелка", отстранете скобата "1".

Монтиране

Монтаж в обратен ред. Проверка на настройката на опорите на силовия агрегат.
