Забележка: Преди проверка или ремонт проверете всички въздушни връзки и въздушни маркучи, както и вакуумните маркучи за плътност и течове. Когато са сглобени правилно, ребрата на радиатора, кондензатора или междинния охладител може да са леко вдлъбнати. Това не е щета. Не е необходимо да се сменят радиатори, кондензатори или междинни охладители поради такива малки вдлъбнатини.

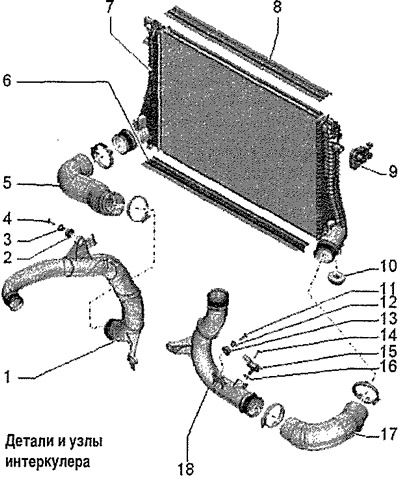

1. Въздуховод
2. Преходен ръкав
3. Дистанционна втулка
4. 7 Nm
5. Маркуч за въздух
6. Водач на въздушния поток
7. Радиатор за охлаждане на въздуха за зареждане (междинен охладител)
8. Водач на въздушния поток
9. Гумена опора: радиатор за охлаждане на интеркулера
10. Гумена опора: радиатор за охлаждане на интеркулера
11. 7 Nm
12. Дистанционна втулка
13. Преходен ръкав
14,5 Нм
15. Сензор за налягане на усилване "G31"
16. О-пръстен: сменете
17. Маркуч за въздух
18. Въздуховод
Свързване на въздушни маркучи, тръби и фитинги с помощта на винтови скоби
Забележка: Фитингите за маркучи и тръбопроводите и маркучите за зареждащ въздух трябва да бъдат почистени от масло и грес преди монтажа. Закрепете всички връзки на маркуча с подходящи серийни скоби. За надеждно закрепване на маркучите на въздуховодите към техните фитинги е необходимо да се нанесе преобразувател на ръжда върху шнековете на използваните преди това винтови скоби преди монтажа.

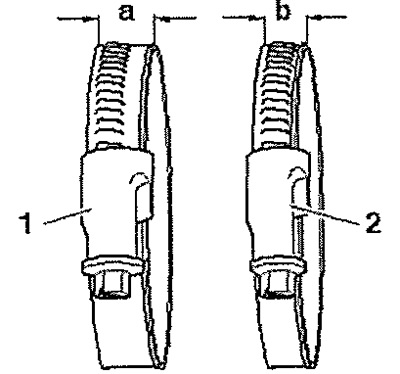

Момент на затягане
1. Винтова скоба -a- = 13 mm, ширина: 5,5 Nm
2. Винтова скоба -b- = 9 mm, ширина: 3 Nm
