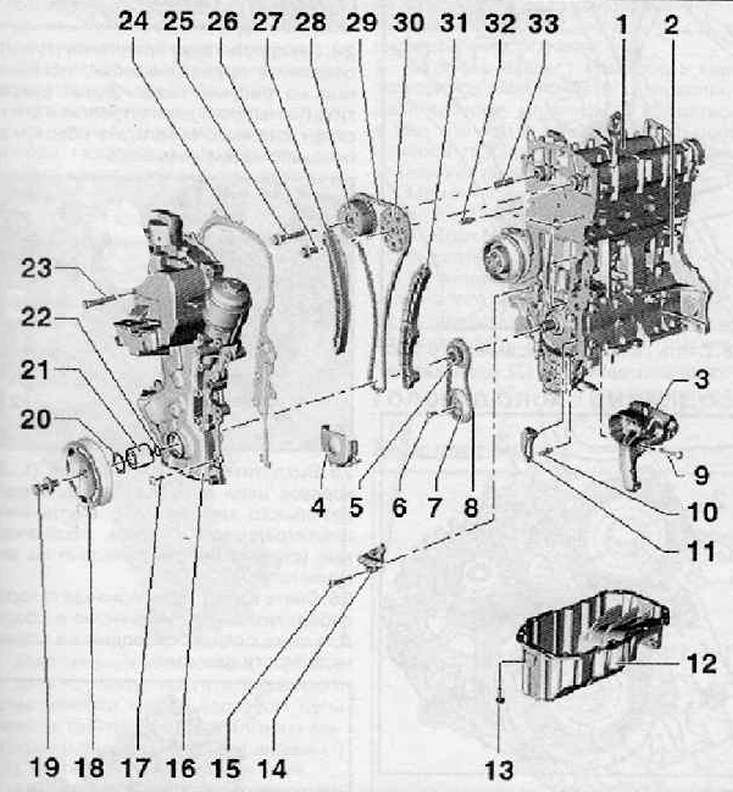

1. Блок на цилиндровата глава с капак
2. Монтаж на цилиндровия блок
3. Монтажна скоба за приставки
4. Капак
5. Зъбно колело на коляновия вал за задвижване на маслената помпа
6. Закрепващ болт, момент на затягане по време на монтажа 20 Nm + затегнете с допълнителни 90°
7. Задвижващо зъбно колело на маслената помпа
8. Задвижваща верига на маслената помпа
9. Болт за закрепване на монтажната скоба на приставката, момент на затягане по време на монтаж 25 Nm
10. Опорен болт на обтегача, инсталационен момент на затягане 8 Nm
11. Обтегач на задвижващата верига на маслената помпа с направляваща стойка
12. Маслен съд
13. Монтажен болт на масления съд, момент на затягане 13 Nm
14. Устройството за обтягане на веригата с фст
15. Закрепващ болт, момент на затягане по време на монтажа 9 Nm
16. Корпус верига за вноса на фст при събирането на
17. Закрепващ болт, момент на затягане по време на монтажа 10 Nm
18. Монтаж на ролката на коляновия вал
19. Монтажен болт на ролката
20. Уплътнителен пръстен
21. Дистанционна втулка
22. Уплътнителен пръстен
23. Закрепващ болт, момент на затягане по време на монтаж 50 Nm
24. Уплътнение
25. Момент на затягане на закрепващия болт по време на монтаж 40 Nm + допълнително затягане на 90°
26. Закрепващ болт, момент на затягане по време на монтаж 50 Nm, затегнете под ъгъл 90°
27. Водеща релса на обтегача на ангренажната верига
28. Фазопревключвател на разпределителния вал
29. Ангренажна верига
30. Задвижващо зъбно колело на разпределителния вал
31. Амортисьор на ангренажната верига
32. Водещ болт, момент на затягане по време на монтаж 18 Nm
33. Втулка на оста
