Общи правила за безопасност при работа с пиротехнически модули на въздушни възглавници, обтегачи на предпазни колани и устройства за изключване на акумулатора
Внимание! Пиротехническите компоненти съдържат вещества, които при изгаряне отделят газ. Някои версии имат допълнителен компресиран газ за освобождаване на газ. Този сгъстен газ се съхранява в газов цилиндър под високо налягане. Пиротехническият възел се запалва от електрически/механичен възпламенител. Дейностите по инспекция, монтаж и ремонт могат да се извършват само от обучен персонал. Няма интервали за смяна на модулите на въздушните възглавници. При никакви обстоятелства не тествайте с тестова лампа, волтметър или омметър. Проверката на пиротехническите устройства може да се извършва само в монтирано състояние и с помощта на сертифицирана от производителя автомобилна диагностична, измервателна и информационна система. При работа с пиротехнически компоненти и блока за управление на въздушната възглавница "J234", заземителният проводник на акумулатора трябва да бъде изключен при включено запалване. След това покрийте отрицателния полюс. След като изключите батерията, трябва да изчакате 10 секунди. Батерията трябва да бъде свързана при включено запалване. В колата не трябва да има никой. Изключение: превозни средства с акумулатор в купето. В този случай не трябва да сте в обхвата на действие на въздушните възглавници и предпазните колани. След докосване на активираните пиротехнически компоненти на ограничителната система измийте ръцете си. Пиротехническите компоненти не трябва да се отварят или ремонтират; използвайте само нови възли (риск от нараняване). Не е разрешено да се монтират повредени пиротехнически компоненти. Пиротехнически компоненти, които са паднали върху твърда повърхност, не трябва да се монтират отново. Преди работа по пиротехнически компоненти на предпазната система, като например разкачване на електрически конектори, механикът трябва да отстрани всеки електростатичен заряд от себе си. Електростатичният заряд може да се разреди чрез докосване на заземени метални части, като например докосване на резе на врата с ръка. Монтажът на пиротехническите устройства трябва да се извърши веднага след изваждането им от транспортния контейнер. Когато не се използват, поставете пиротехническите компоненти обратно в транспортния контейнер. Оставянето на пиротехническо устройство без надзор е неприемливо. Не третирайте пиротехническите компоненти със смазки, почистващи препарати или подобни материали. Пиротехническите компоненти не трябва да се излагат на температури над 100°C, дори и за кратко време.
ПТП със задействане на въздушна възглавница
След инцидент с отваряне на въздушна възглавница, следните компоненти трябва да бъдат сменени:
Блокът за управление на въздушните възглавници трябва да се смени след задействане на въздушните възглавници; блокът за управление може да се използва отново, но само до 3 пъти общо, ако опаковката е повредена, ако тунелът е деформиран в радиус от 200 mm около блока за управление.
Всички отворени модули на въздушните възглавници и устройството за изключване на батерията пиропатрон трябва да бъдат сменени
Освен това, след като въздушната възглавница за предния пътник е разгърната
Преден панел, деформирани опори на модула на въздушната възглавница за водача (не можеш да ги изправиш), всички сензори за предни въздушни възглавници, други сензори за странично ускорение в случай на деформация на опорните точки в близост до сензорите
Освен това, след задействане на въздушната възглавница на водача
Възвратен пръстен с контактен пръстен, всички предни сензори за въздушни възглавници, други сензори за странично ускорение в случай на деформация на опорните точки в близост до сензорите.
Освен това, след задействане на страничната въздушна възглавница
Сензори за налягане от страната на спусъка, сензори за странично ускорение от страната на спусъка, тапицерия, със сгъната облегалка на задната седалка: странична мека тапицерия (ако има такива), други сензори за напречно ускорение в случай на деформация на опорните точки в близост до сензорите.
Допълнително
Инерционни макари на всички предпазни колани с активирани обтегачи, инерционни макари на всички предпазни колани с активирани ограничители на опън (ако е наличен), всички закопчалки на предпазните колани с активирани обтегачи, когато коланите са затегнати, устройства за регулиране на височината (механични и електрически) всички предпазни колани с обтегачи се задействат, когато коланът е закопчан.

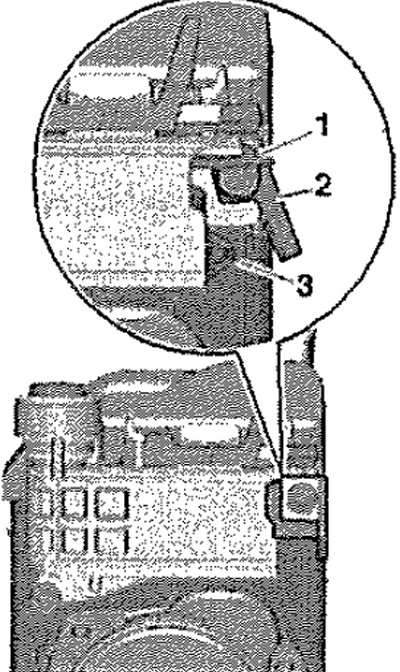

Забележка: Задействаните ограничители на опън могат да бъдат разпознати по следните признаци: Щифт "1" и издатина "3" са излезли от корпуса на ограничителя на опън на колана на устройството за автоматично навиване на колана. Езикът "2" вече не е вертикален, а сочи навън под ъгъл.
Когато отстранявате компонентите на предпазния колан като част от ремонт след злополука, не забравяйте да смените винтовете им. Ако е необходимо (след проверка) необходима е допълнителна подмяна на: всички повредени компоненти. След като смените модулите на въздушните възглавници, поставете етикети (само купони за откъсване) на регистрационната карта. Изпратете картата на вносителя за регистрация.
Катастрофа без задействане на въздушната възглавница
Ако контролната лампа NPB "K75" не показва неизправност, тогава не е необходима подмяна на частите на NPB. Предпазните колани трябва да се проверяват отделно.
