Премахване
1. Изключете проводника, свързващ клемата на акумулатора към масата (шарията) на автомобила.
2. Отстранете поликлиновия ремък.
Автомобили с TDI двигатели с инжекционна система Common Rail
3. Свалете горния капак на двигателя.
4. Отстранете горивния филтър и го оставете настрана (не разкачвайте маркучите).
5. Отстранете долния капак на двигателя.
6. Свалете маркуча и тръбата за въздух за зареждане.
Автомобили с двигатели TDI с инжекционна система Common Rail и 1.2/1.4 TSI
7. Отстранете вентилаторите на охладителната система.
8. Сваляне на компресора на климатика (без да изключвате системата за циркулация на охлаждащата течност), окачете го отстрани по такъв начин, че да не оказвате прекомерно напрежение върху захранващите маркучи.
9. За двигателя 1.2 TSI също отстранете водещата ролка.
Всички коли

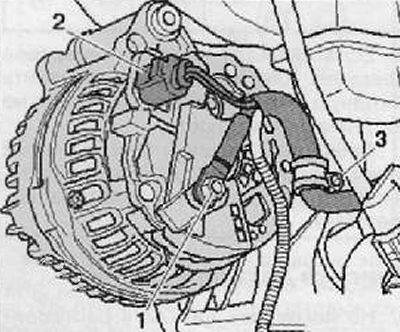

10. Синьо от фиксиращата гайка на предпазната капачка на проводника B+ (1), развийте гайката.
11. Разкачете щепселния конектор (2), както е показано на фигурата по-долу.
12. След като развиете контрагайката (3,2 Nm) на опорната скоба на телта (3), оставете телта настрана.

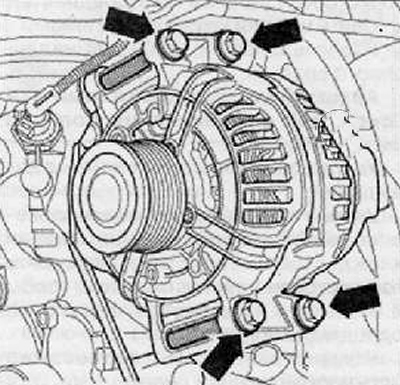

13. Автомобили с крайно монтиран алтернатор (предна повърхност) - развийте закрепващите винтове (стрелки), както е показано на фигурата по-долу. Момент на затягане на монтажните винтове по време на монтаж: 23 Nm.

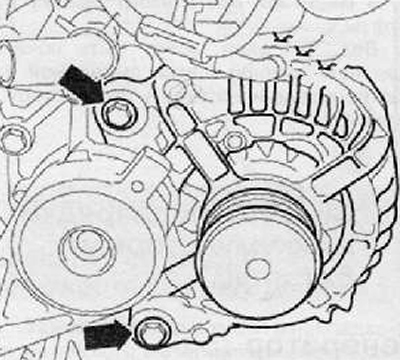

14. Превозни средства със странично монтиран алтернатор - отстранете монтажните винтове (стрелки), както е показано на фигурата по-долу. Момент на затягане на монтажните винтове по време на монтаж: 23 Nm.
Автомобили с двигатели TDI с инжекционна система Common Rail и 1.2/1.4 TSI
15. Алтернаторът трябва да се свали надолу.
Други коли
16. Алтернаторът трябва да се сваля в посока нагоре.
Монтиране
1. Монтажът се извършва в обратния ред на действията, като трябва да се спазват следните инструкции:

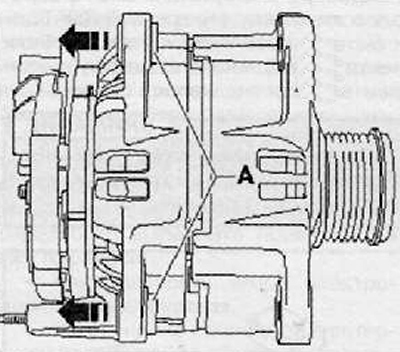

Превозни средства с монтиран в края алтернатор - за да улесните монтажа, преместете втулките с резба "A" приблизително на 3 mm "стрелки".
Спазвайте момента на затягане за закрепване на B+ проводника.
Следвайте процедурата, когато свързвате батерията.
