Масло за 5-степенна ръчна скоростна кутия "0A4" и 6-степенна ръчна скоростна кутия "02S"
32. Защото Ръчните трансмисии "0A4" и "02S" са монтирани под ъгъл, тяхното масло при нормално ниво е над долния ръб на отвора за управление и пълнене (виж прил. илюстрация). Следователно проверката на нивото на маслото не може да се извърши по традиционния начин. За да проверите, е необходимо да източите напълно и след това да напълните маслото за ръчна трансмисия, както е описано в параграфи 33-38. Обемът на маслото е посочен в спецификациите.

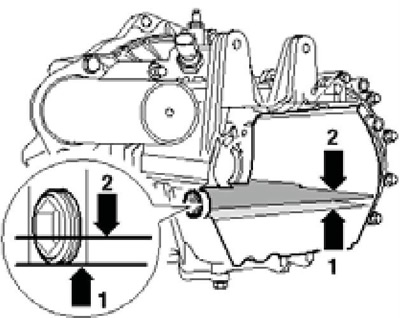

4.32 Нива на маслото за хоризонтално (1) и наклонено (2) положение на ръчната скоростна кутия
33. За да се източи маслото, е необходимо да се свали оста на вилката за превключване на предавките, а валът за превключване на предавките трябва да бъде блокиран, така че позицията на вилиците да не се променя (например при случайно преместване на скоростния лост).
34. Отстранете въздушния филтър (вижте глава 4) и заключете вала за превключване на скоростите. За да направите това, натиснете го надолу (1 на съпротивлението. илюстрации) в слота за 1-ва/2-ра предавка на скоростния лост и завъртете ъгловия лост (A) по посока на стрелката (2), докато фиксира.

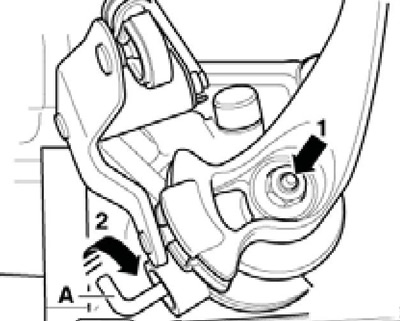

4.34 Фиксиране на вала за превключване на предавките
35. Отстранете шумоизолацията под двигателното отделение (виж глава 11), поставете контейнер под ръчната скоростна кутия, за да съберете маслото и извадете щепсела (1 на съпротивлението. илюстрации) дренажен отвор и оста (2) на вилиците. Оставете маслото да се отцеди, монтирайте пробката за източване и оста с нов О-пръстен. Затегнете монтажния болт на оста до 25 Nm и щепсела до 30 Nm.

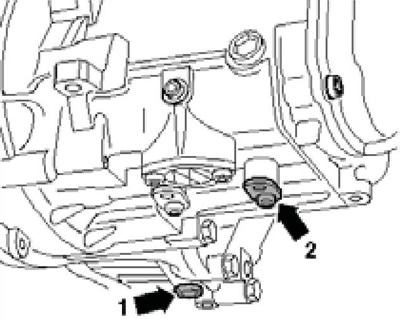

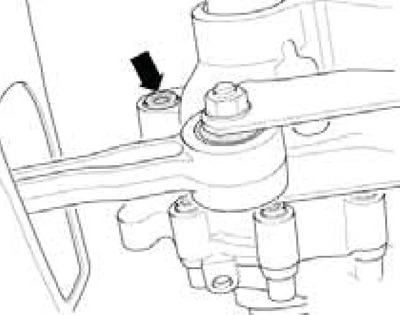

4.35 Дренажна пробка (1) и ос на вилицата за смяна (2)
36. Върнете ъгловия лост в първоначалното му положение и монтирайте звукоизолацията.
37. При отстранен въздушен филтър свалете модула на светлините за заден ход (1 на съпротивлението. илюстрации), поставете маркуч с фуния в монтажния му отвор и напълнете необходимото количество масло (вижте Спецификации).

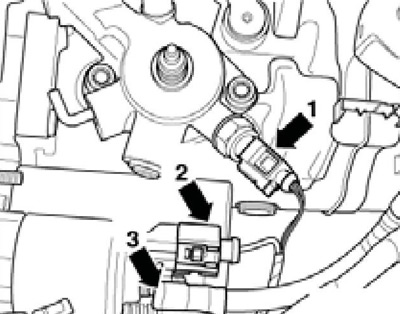

4.37 Свързване на светлините за заден ход D/W на ръчната скоростна кутия
Забележка: Използвайте маркуч с дължина приблизително 60 cm и външен диаметър 10 mm.
38. Затегнете светлината за заден ход D/W до 20 Nm, проверете механизма за смяна на скоростите за правилна работа и монтирайте въздушния филтър.
Масло за 6-степенна ръчна трансмисия ("OAJ", "02Q"), ъглова трансмисия, Haldex съединител и заден диференциал
39. Повдигнете превозното средство, така че да е хоризонтално.
40. При проверка на нивото на маслото в скоростната кутия и ъгловата предавка, отстранете шумоизолиращите панели под двигателния отсек (виж глава 11). За да осигурите достъп до пробката за пълнене на ъгловата трансмисия, развийте болтовете (1 на съпротивлението. илюстрации) и отстранете термозащитната обвивка (А, ако е наличен) десен задвижващ вал (C), а при моделите с независим нагревател - допълнително отделете тръбите на охлаждащата течност (B) от двигателя (2) и двойните винтове на ъгловата трансмисия.

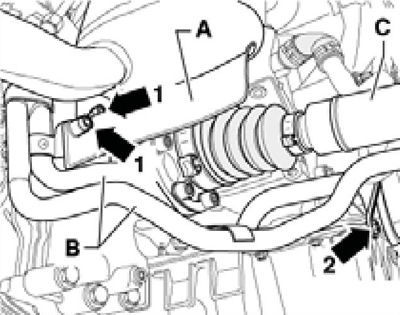

4.40 Болтове (1) на корпуса (A) на задвижващия вал (C) и крепежни елементи (2) на тръбите на охлаждащата течност (B) на примера на модел с ръчна скоростна кутия
41. Развийте пробката за пълнене на ръчната скоростна кутия, ъгловата предавка, съединителя Haldex или задния диференциал (виж прил. илюстрации) и поставете в него жица, огъната под прав ъгъл. Извадете жицата - маслото трябва да е на нивото на долния ръб на отвора за пълнене (на завоя на жицата). За съединителя Haldex е допустимо нивото на течността да бъде не повече от 3 mm под долния ръб на отвора за пълнене. При проверка на маслото на съединителя Haldex е важно температурата му да е между 20 и 40°C. За да определите температурата на маслото, можете да използвате диагностичен инструмент, свързан чрез DLC конектора (вижте глава 5).

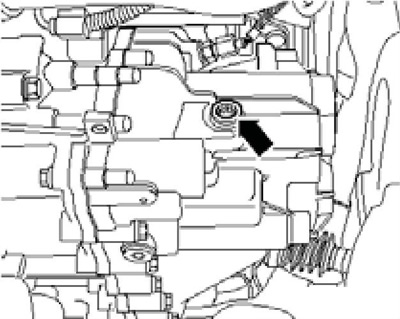

4.41a Проверка и пробка за пълнене на ръчна скоростна кутия 0AJ
4.41b Проверка и пробка за пълнене за ръчна скоростна кутия 02Q

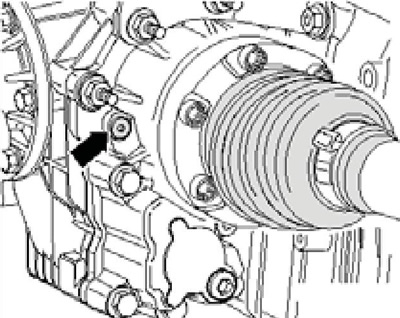

4.41c. Пробка за пълнене на масло на ъглова скоростна кутия

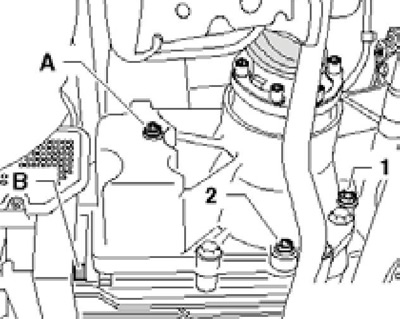

4.41d Запушалки на отворите за проверка и пълнене (1 и A) и дренаж (2 и B) на задния диференциал и съединителя Haldex, съответно
42. Ако е необходимо, добавете масло през отвора за пълнене. Тъй като е трудно да се напълни съединителя Haldex, задния диференциал или ъгловата предавка отдолу на автомобила, се препоръчва да завиете адаптер в отвора за проверка и пълнене (И в илюстрация 4.42a) с коляното (B) и свържете устройството за пълнене VAS6291 с клапан към него (стрелка в илюстрация 4.42b) и съд с масло. Като държите съда с масло над отвора за пълнене, отворете клапана и оставете маслото да изтече. Когато маслото спре да тече и нивото му е над отвора за пълнене, поставете контейнер под него за събиране на маслото, затворете крана, разкачете маркуча от адаптерите и източете останалото масло в контейнера, за да съберете маслото. Отстранете адаптерите.

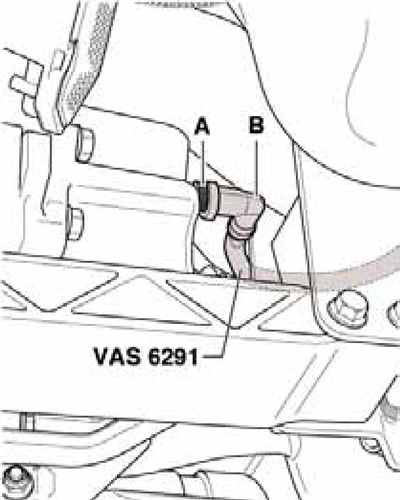

4.42a Адаптери за устройството VAS6291 в отвора за проверка и пълнене на съединителя Haldex

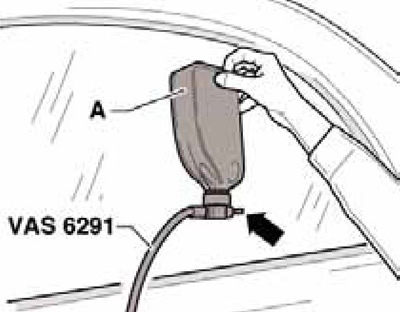

4.42b Инструмент VAS6291
43. След като напълните ъгловата трансмисия или ръчната трансмисия OAJ, затегнете старата й пробка, стартирайте двигателя и оставете трансмисията да работи 2 минути на празен ход. След това изключете двигателя и проверете отново нивото на маслото. Добавете още масло, ако е необходимо.
44. Накрая почистете старателно съответния модул, ако е бил изложен на масло и затегнете пробката за пълнене до въртящия момент, посочен в Спецификациите. За ъгловата предавка и задния диференциал използвайте нов щепсел, а за ръчната трансмисия 02Q използвайте ново уплътнение на щепсела. За съединителя Haldex използвайте нов щепсел с ново уплътнение.
45. Инсталирайте останалите части на място.
DSG трансмисионна течност
46. Проверката на нивото на течността на 6-степенния DSG се извършва при смяната му (виж раздел 21).
47. 7-степенната DSG има две зони, които използват различни течности. И двете течности се пълнят през целия живот на трансмисията и не изискват проверка или регулиране на нивото. Смяната на течността в областта на предавката е описана в Глава 7.
